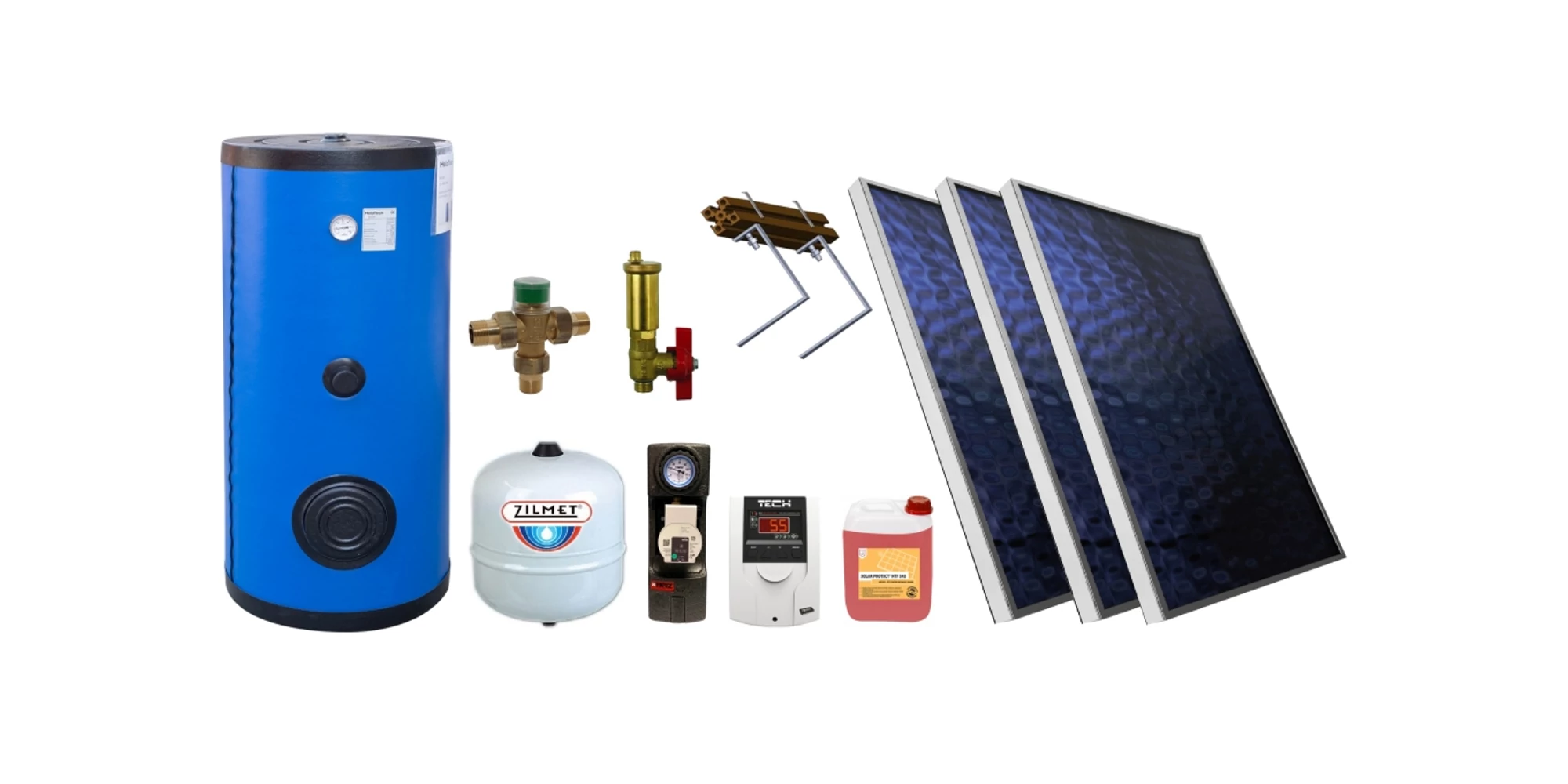

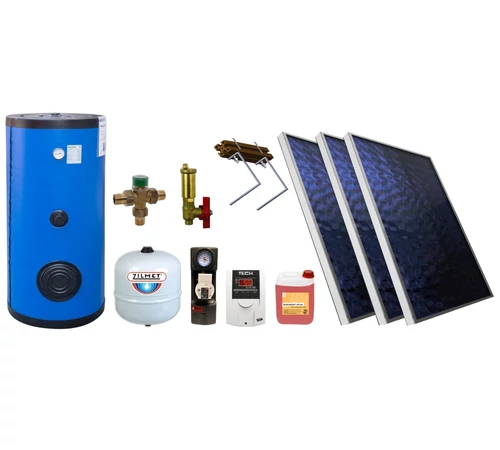

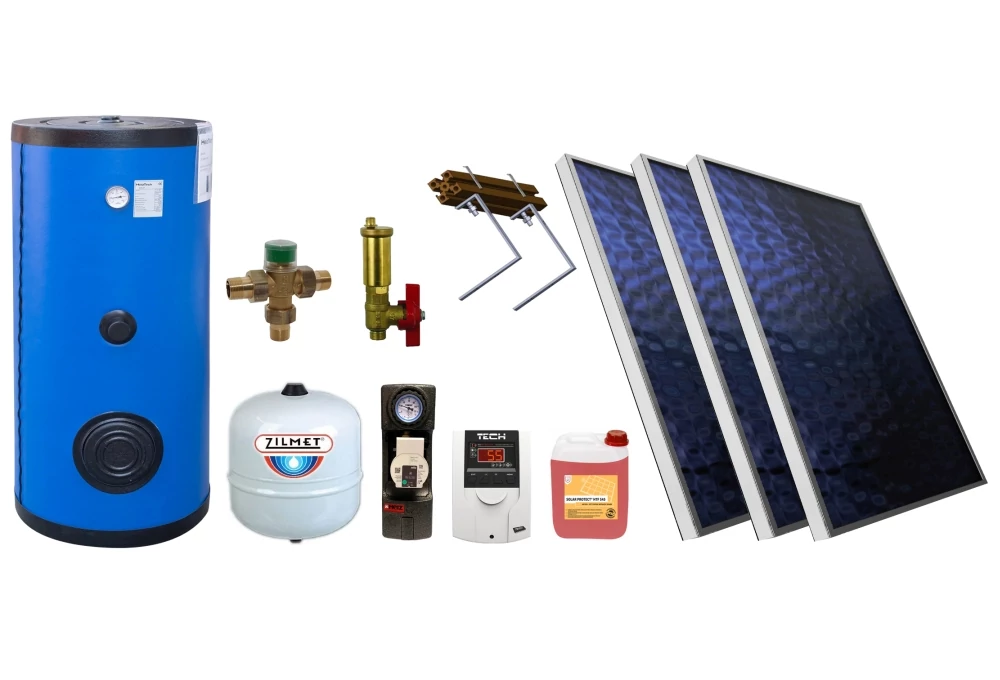

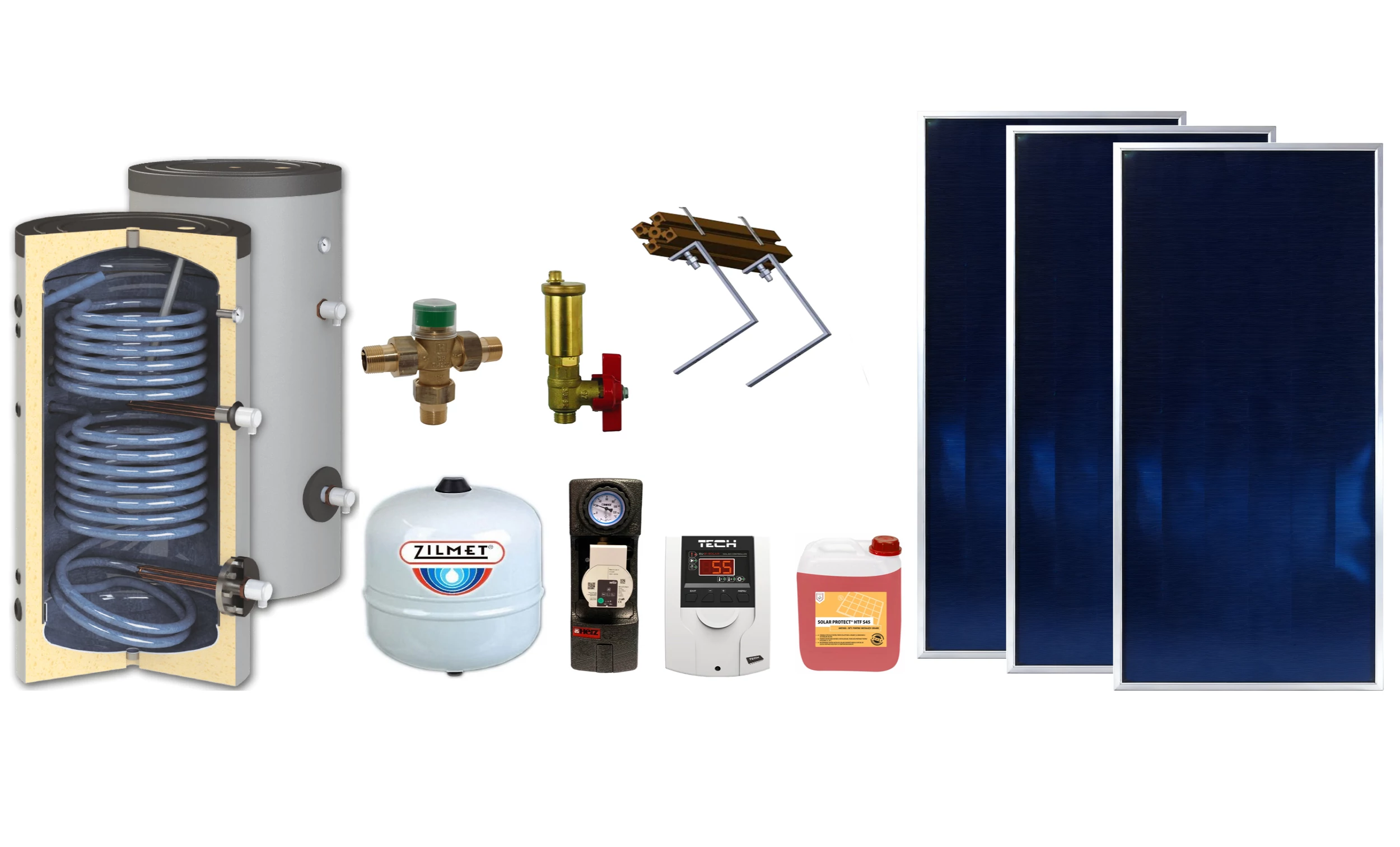

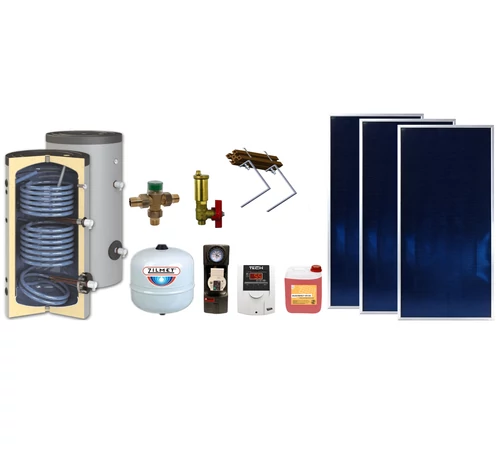

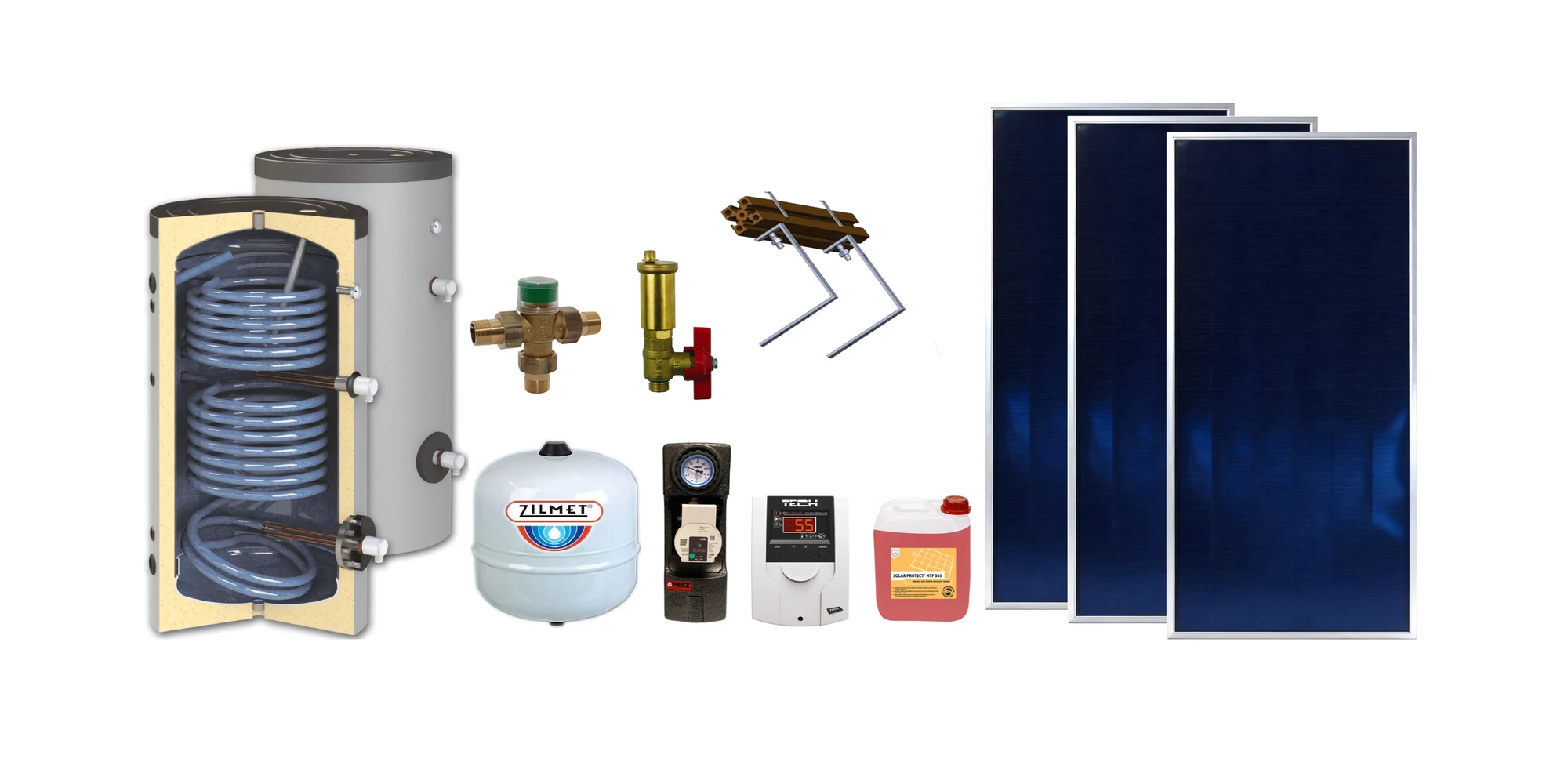

Pachet solar KIT S30, 3 panouri plane 2 mp BlauTech Plus, boiler indirect 300 l HeizTech, grup pompare Pumpfix, controler TECH, vas expansiune, lichid solar si set fixare

Avantaje cheie

• Sistem complet, gata de instalare – KIT S30 include toate componentele principale ale unui sistem solar termic în circuit închis: panouri, boiler, grup pompare, controler, vas expansiune, lichid solar și seturi de fixare, astfel că nu mai cauți piese separat.
• 3 panouri plane BlauTech Plus, absorbanță 95,2% – Cele trei colectoare cu suprafață de deschidere 1,94 m² fiecare captează eficient energia solară și pot asigura, în zilele însorite de vară, până la 300–450 litri de apă caldă (echivalentul a 100–150 l/panou).
• Boiler indirect HeizTech 300 l cu 2 serpentine – Serpentina inferioară este dedicată circuitului solar, iar serpentina superioară poate fi conectată la centrala termică, permițând utilizarea simultană sau alternativă a celor două surse de energie.
• Controler TECH EU-21ND3 cu protecție automată – Reglează automat pompa de circulație în funcție de diferența de temperatură, protejează sistemul împotriva înghețului (pornire pompă sub 6 °C) și include funcție anti-blocare a pompei.

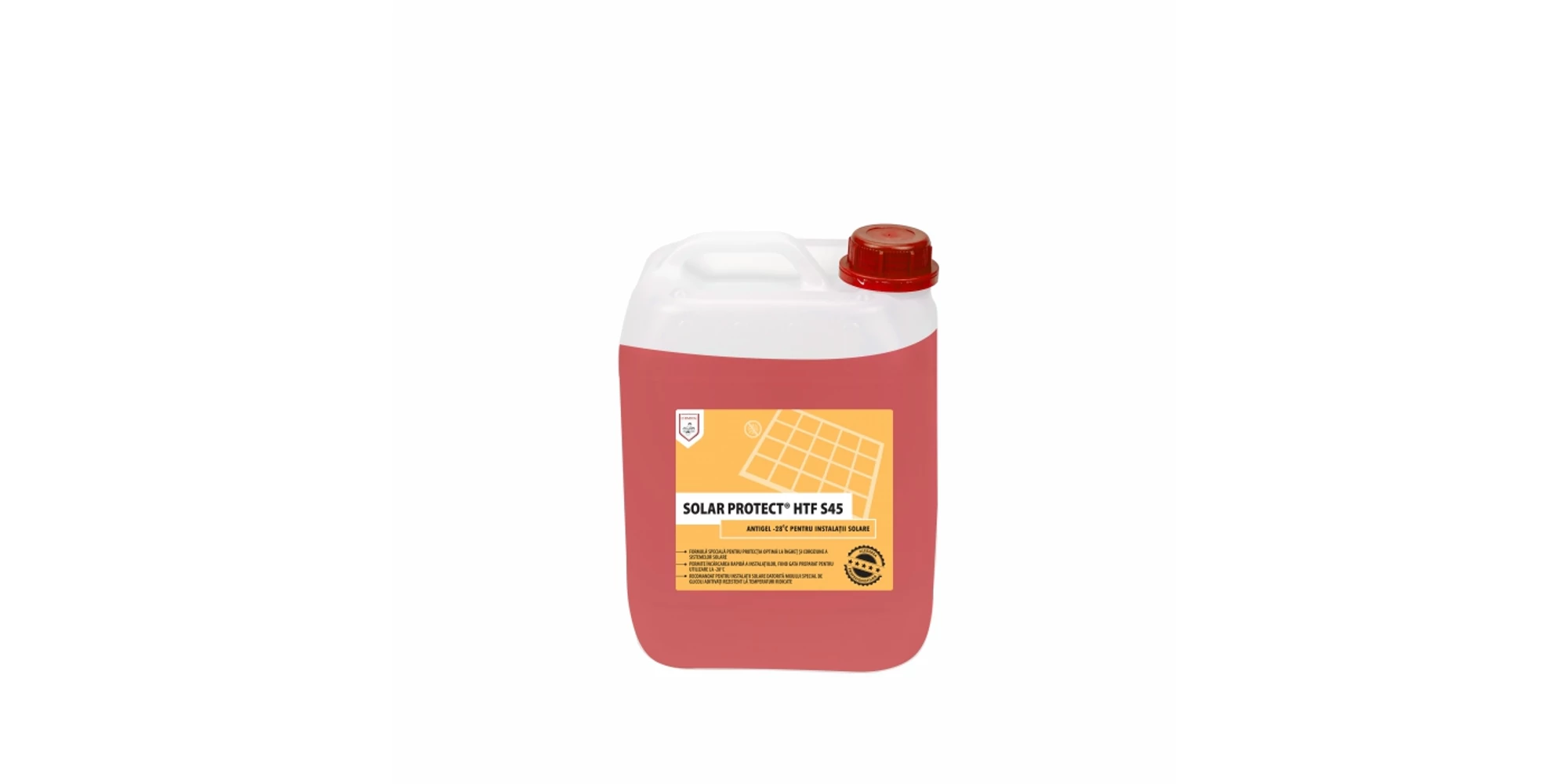

• Lichid solar SOLAR PROTECT HTF S45, 20 l, gata de utilizare – Antigel pe bază de propilenglicol, non-toxic, rezistent între −28 °C și 130 °C, cu inhibitori de coroziune pentru cupru, inox, aluminiu și alamă. Se folosește fără diluție.
• Vas expansiune Solar-Plus 25 l ZILMET – Membrană ZILAN rezistentă la temperaturi ridicate, dedicată exclusiv instalațiilor solare cu glicol (interzis pentru apă potabilă), presiune maximă 10 bar.
• Calitate certificată Solar KEYMARK / DIN CERTCO – Panourile BlauTech Plus sunt certificate conform DIN EN 12975:2022 și DIN EN ISO 9806:2018, testate de laborator acreditat Intertek.

KIT S30 este un pachet solar complet pentru prepararea apei calde menajere, conceput pentru locuințe cu consum ridicat sau familii numeroase. Sistemul funcționează în circuit închis presurizat și reunește 13 componente principale, acoperind tot ce ai nevoie pentru o instalație solară termică funcțională.

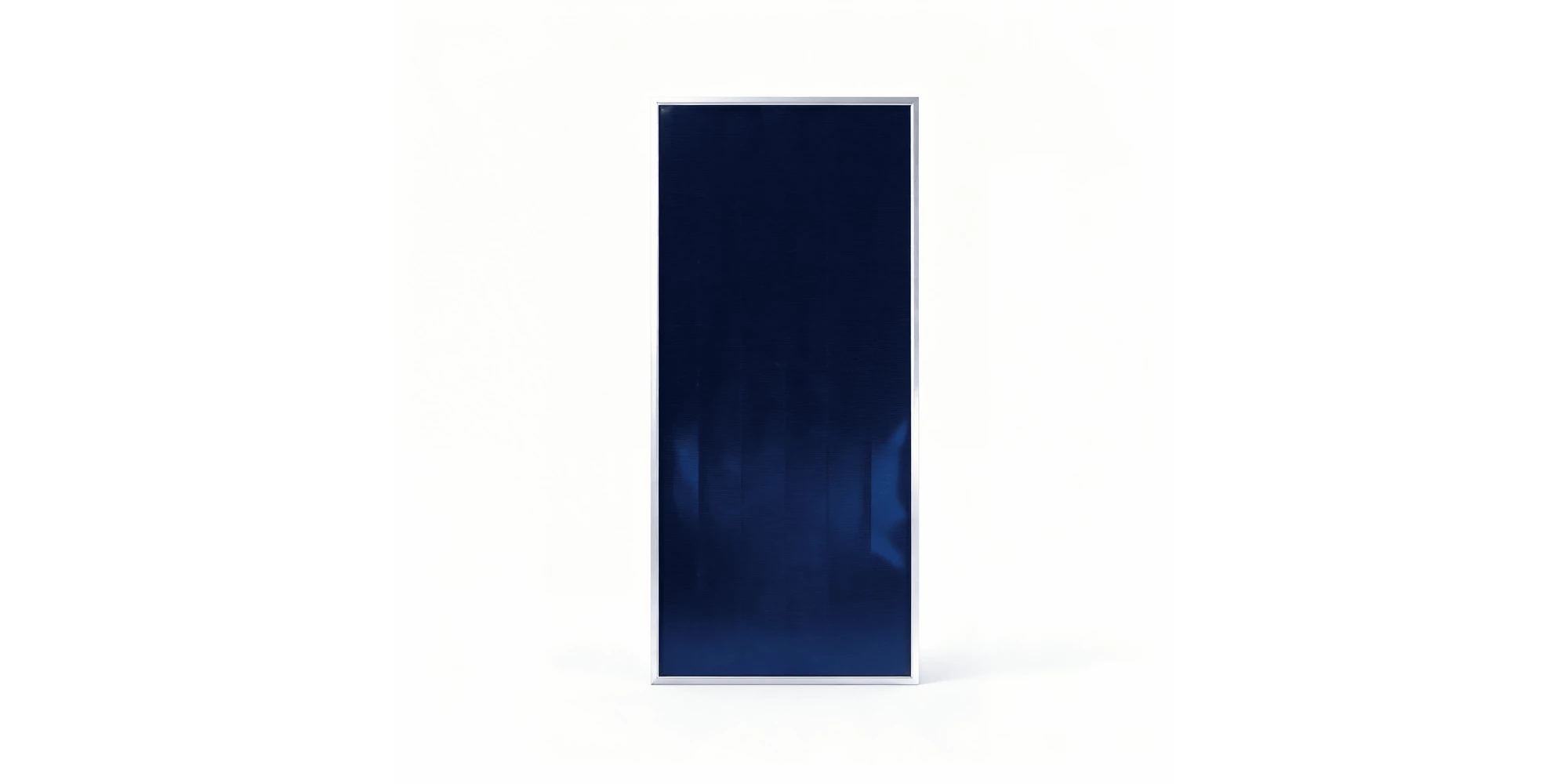

Cele 3 panouri solare plane BlauTech Plus (câte 2 m² fiecare, suprafață brută totală 6 m²) formează inima sistemului. Fiecare panou are un absorbant din aluminiu acoperit selectiv cu absorbanță 95,2% și emisie doar 4%, protejat de o sticlă călită texturată de 3,2 mm cu transmitanță ~91%. Circuitul intern cuprinde 10+2 țevi din cupru (Ø10 mm absorbant, Ø22 mm colector, pereți 0,6 mm), cu distanțiere de 90 mm, care asigură o circulație uniformă a agentului termic. Izolația din vată minerală de sticlă (40 mm, conductivitate 0,037 W/mK) reduce la minimum pierderile de căldură prin bază și laterale. Cadrul este din aliaj de aluminiu 6063T5, presiunea maximă de funcționare este 6 bari (test 10 bari), iar rezistența mecanică certificată este ±1500 Pa.

Performanța estimată per panou: vara (însorire excelentă) 100–150 l apă caldă la 50 °C; primăvară/toamnă 50–80 l; iarna, panourile preîncălzesc apa, iar energia rămasă este asigurată de centrală sau boiler electric. Cu 3 panouri, valorile se înmulțesc cu 3.

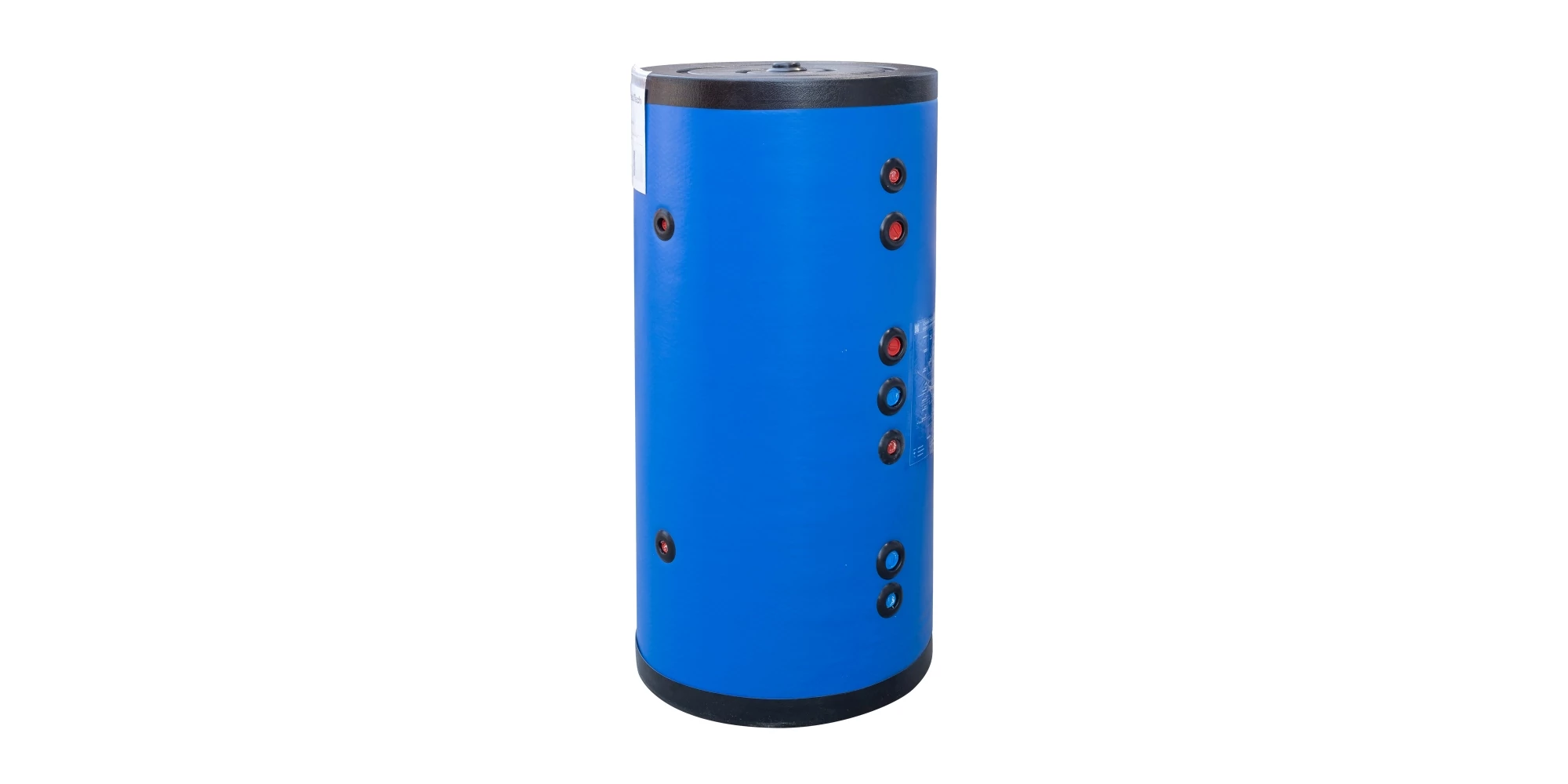

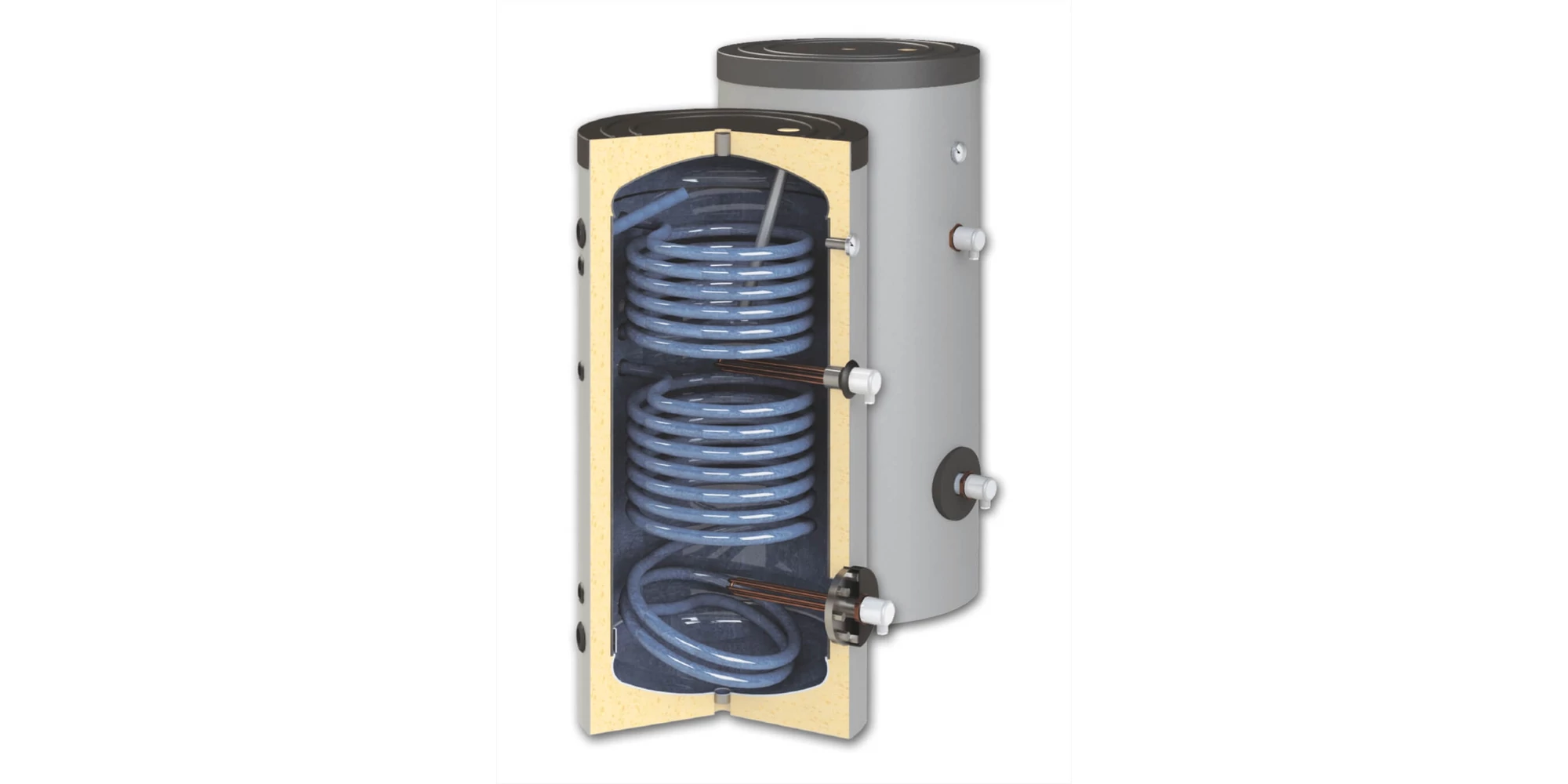

Boilerul indirect HeizTech 300 l este fabricat din oțel S235JR emailat cu titan, cu izolație PU rigid de 50 mm. Serpentina inferioară S1 (suprafață schimb 1,2 m², volum 7,4 l, putere termică până la 53 kW la 80/60/45 °C) este dedicată circuitului solar; serpentina superioară S2 (0,9 m², 5,55 l, 21 kW) se conectează la centrală. Presiunea de lucru a rezervorului este 8 bar (test 13 bar), temperatura maximă 95 °C. Anodul de magneziu asigură protecție anticorozivă; se recomandă verificarea acestuia la fiecare 2 ani. Gura de vizitare Ø110 mm permite întreținerea ușoară. Dimensiuni: înălțime montare 1580 mm, diametru 660 mm, greutate 118 kg.

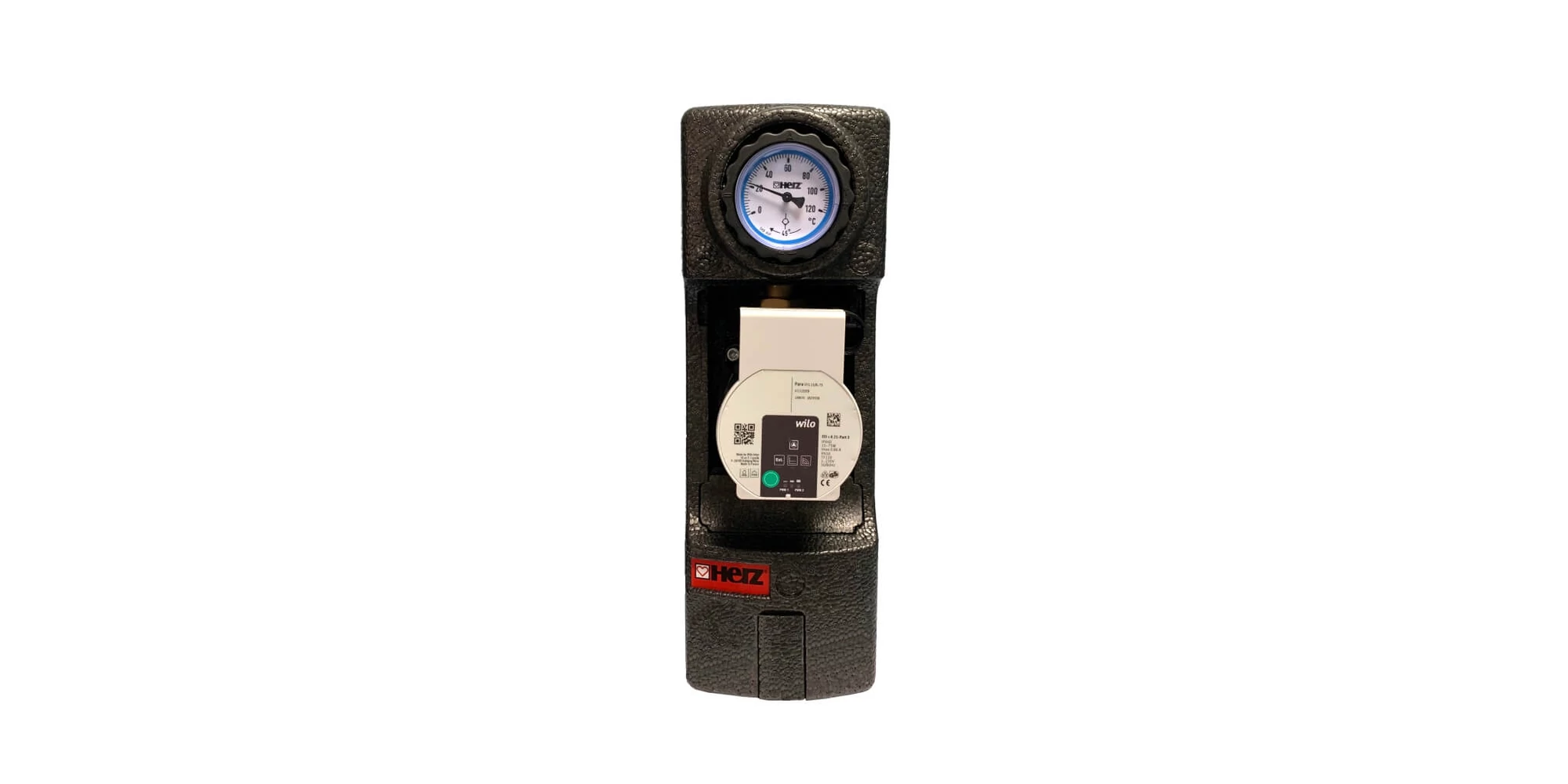

Grupul de pompare Pumpfix SOLAR EASY (pompă WILO DN20, HERZ 1731433) se montează între panouri și boiler, pe verticală, cu robinetul cu sferă echipat cu termometru orientat în sus. Include debitmetru (4–24 l/min), grup de siguranță și robinete din alamă. Racorduri: 1" pentru robinetul cu sferă și debitmetru, ¾" pentru ieșirea supapei de siguranță. Temperatura maximă de lucru 110 °C, presiune maximă 10 bar.

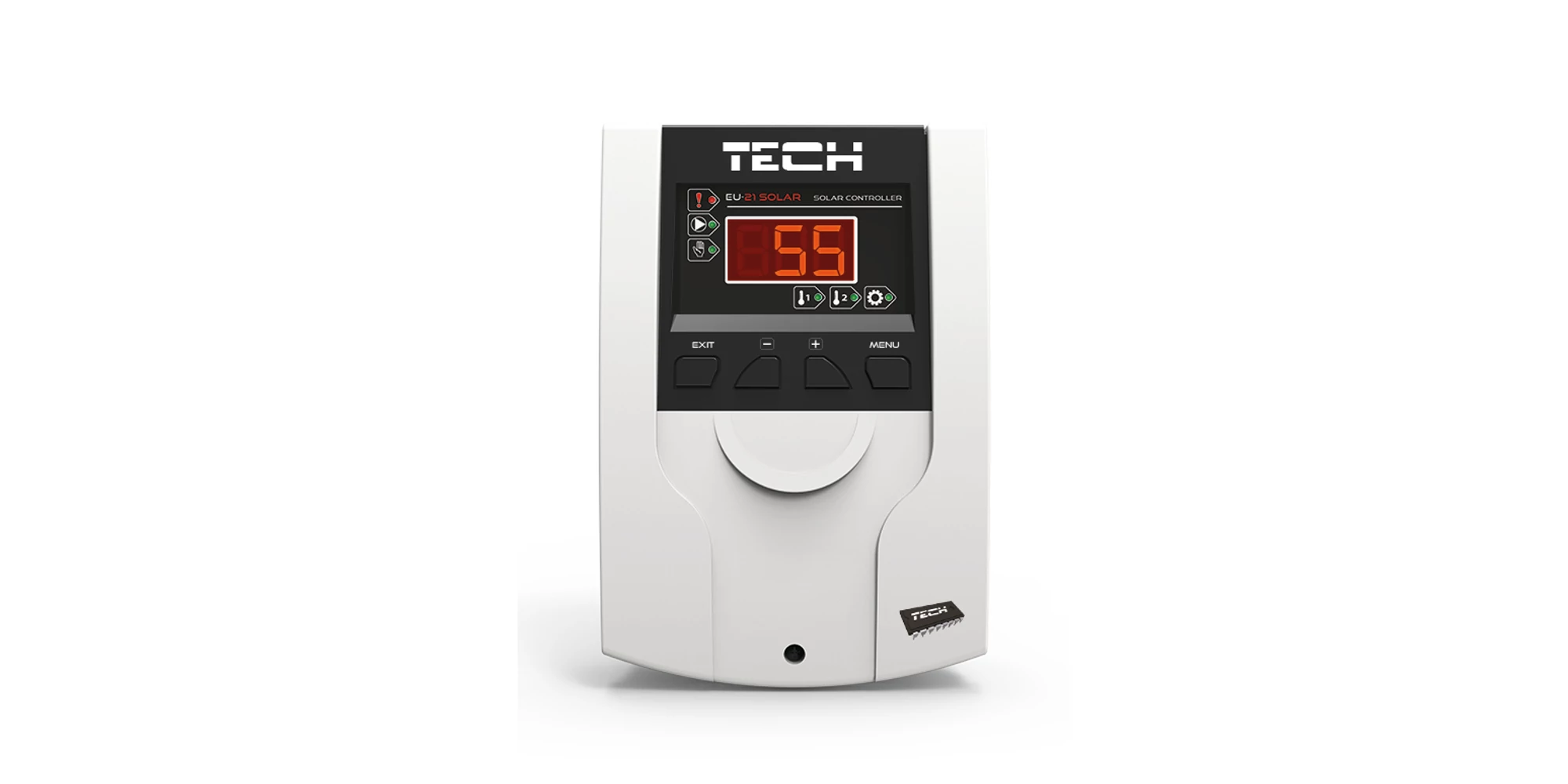

Controlerul solar TECH EU-21ND3 pornește pompa când diferența de temperatură între senzorul de colector și cel de boiler depășește pragul setat (T2−T1>A) și o oprește când temperaturile se egalizează. Consum maxim 4 W, sarcină releu 1 A, alimentare 230 V. Funcție anti-blocare: pompa pornește 1 minut la fiecare ~10 zile de inactivitate. Protecție la îngheț: pompa pornește automat când temperatura din boiler scade sub 6 °C și se oprește la peste 7 °C.

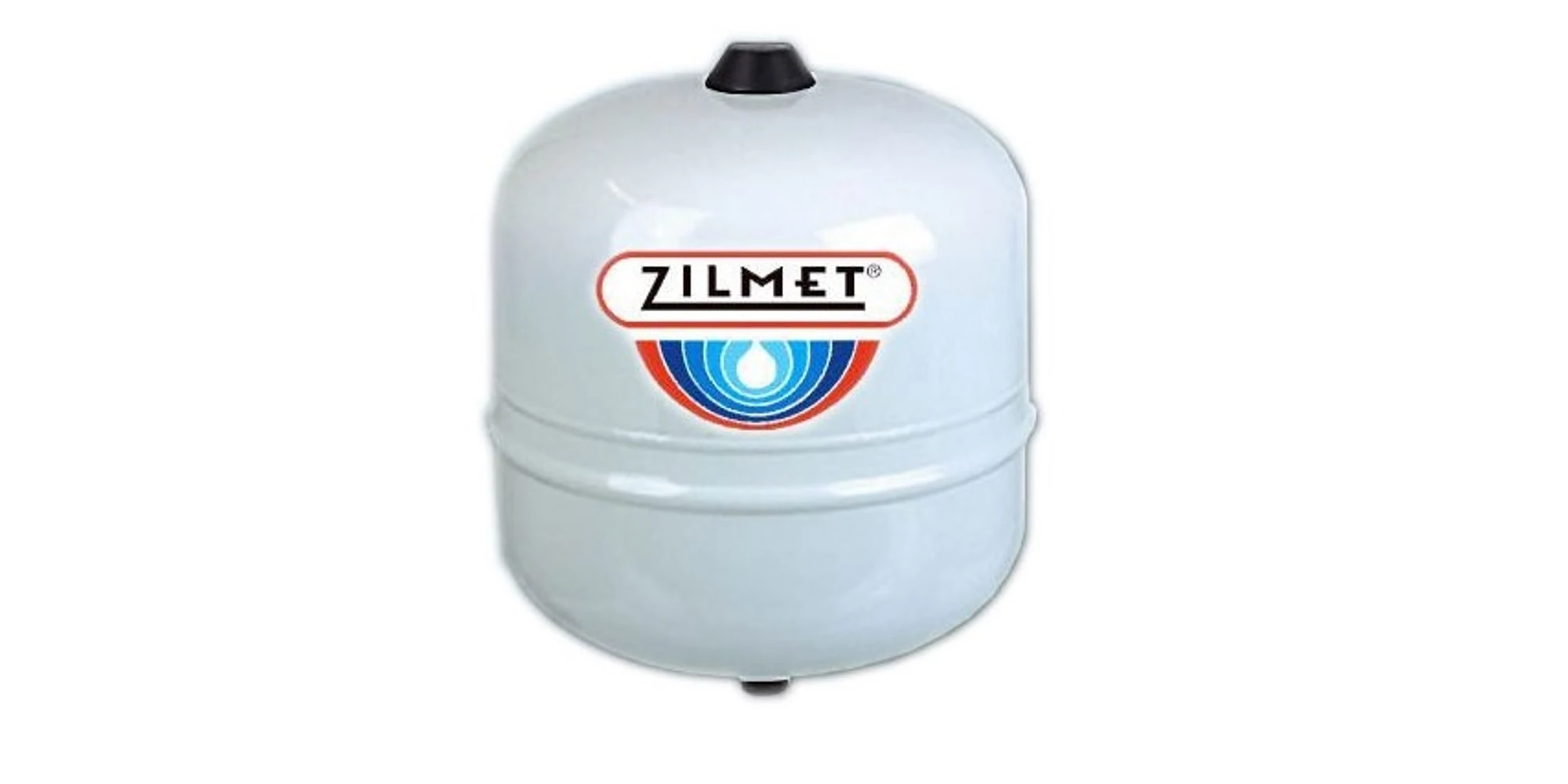

Vasul de expansiune Solar-Plus 25 l ZILMET controlează presiunea și permite expansiunea glicolului în instalație. Membrană ZILAN din cauciuc sintetic, rezistentă la temperaturi ridicate. Dimensiuni: înălțime 392 mm, diametru 300 mm, racord ¾", presiune maximă 10 bar, greutate 8,13 kg. Atenție: acest vas nu este compatibil cu instalațiile de apă potabilă.

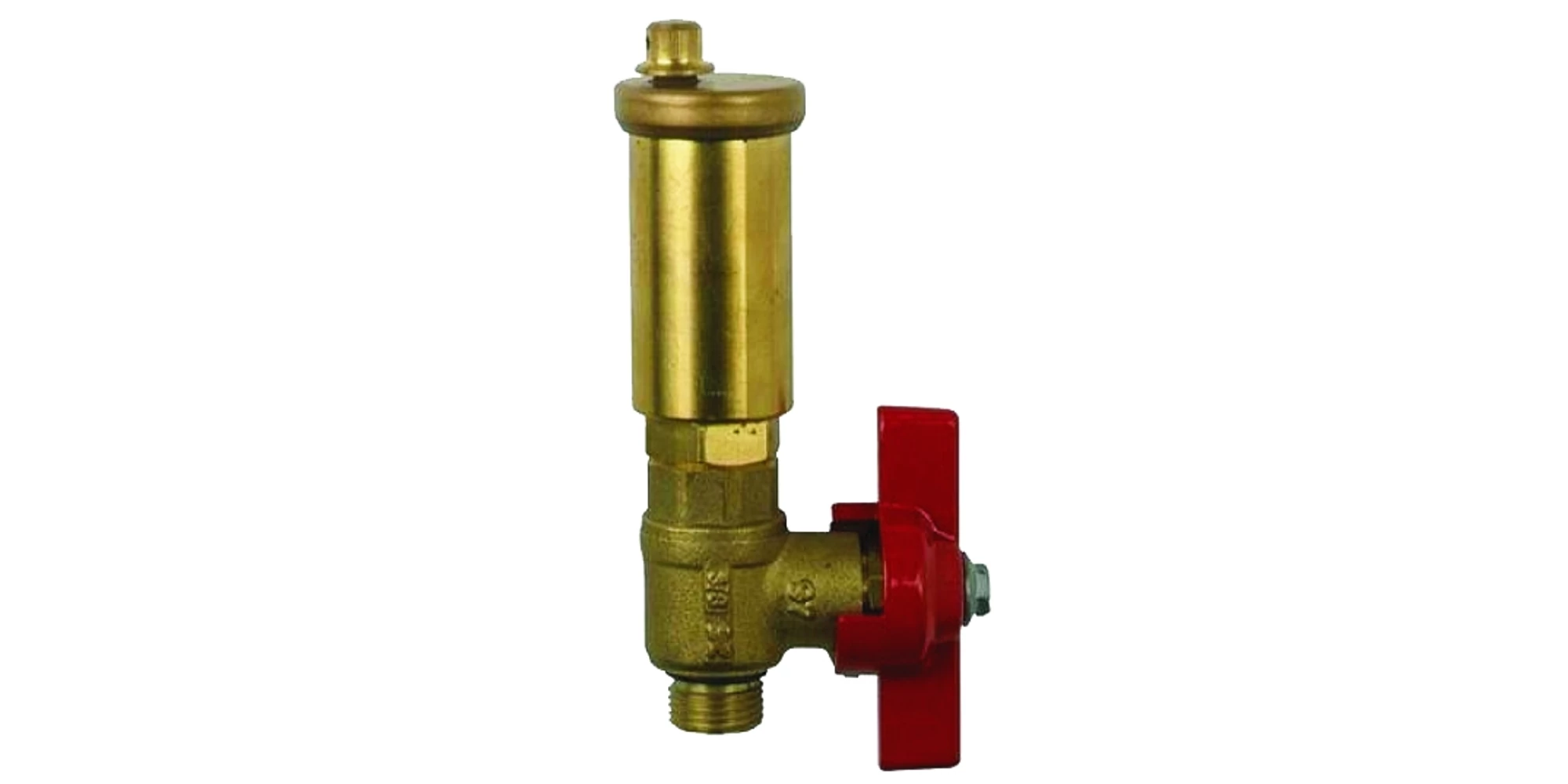

Ventilatorul de aerisire 3/8" cu robinet de izolare are design subțire (30×30×140 mm, 0,04 kg), ideal unde spațiul este limitat. Funcționează cu apă și amestecuri antigel până la 150 °C și 6 bar.

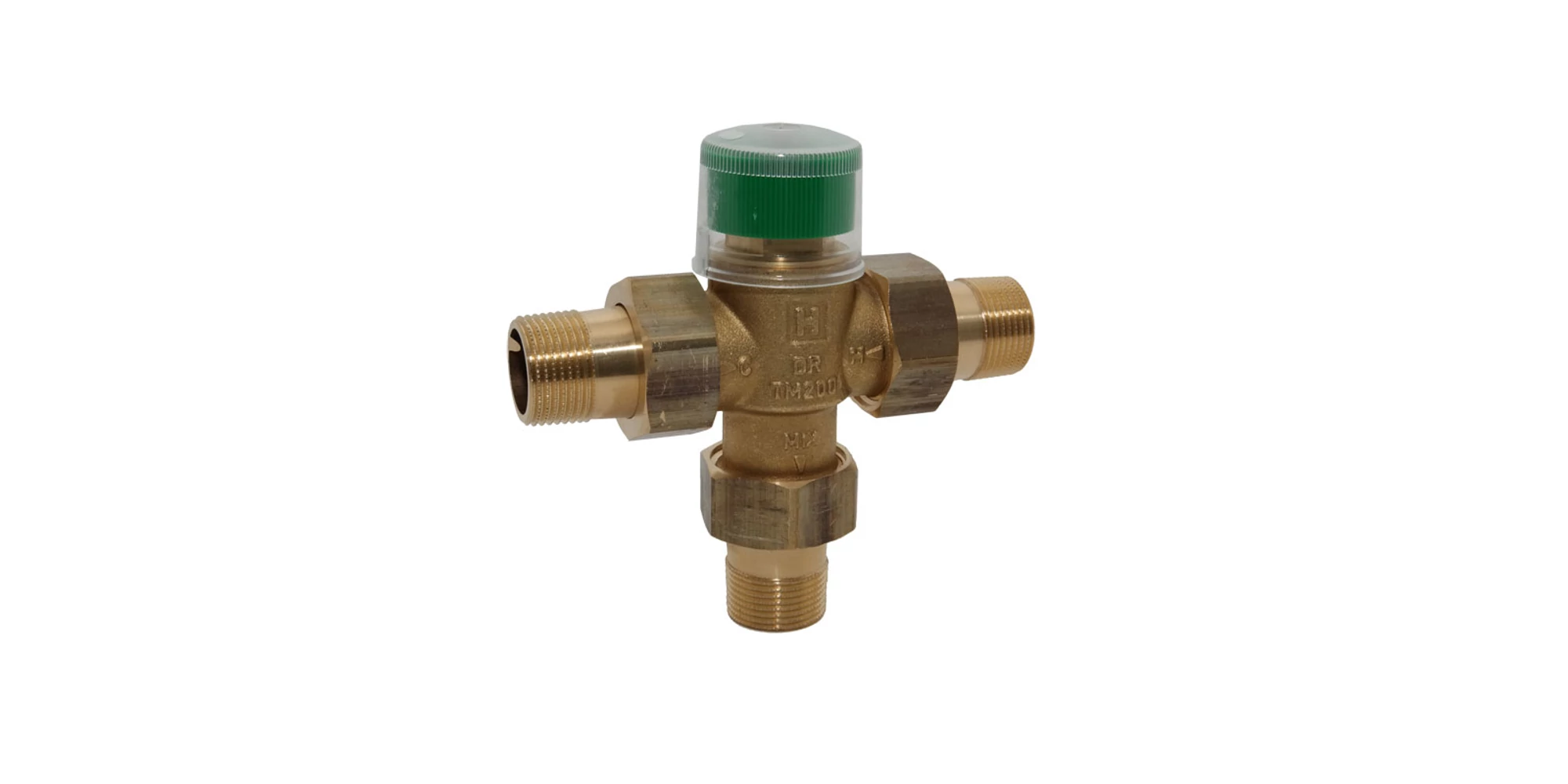

Ventilul termostatic de amestec TM200 ¾" Resideo Braukmann protejează împotriva opăririi: dacă alimentarea cu apă rece se întrerupe și temperatura apei calde depășește valoarea setată cu cel puțin 10 K, alimentarea cu apă caldă se oprește automat. Domeniu de reglare 30–60 °C, presiune maximă 10 bar, temperatură maximă lichid 90 °C. Carcasă și racorduri din alamă rezistentă la dezincare, garnituri NBR, arc din oțel inoxidabil.

Cele 3 seturi de fixare BlauTech (aluminiu) sunt incluse pentru montajul celor 3 panouri. Fiecare set conține: 2 bare aluminiu 1000 mm, 2 bare aluminiu 1920 mm, 4 console de fixare, 4 piese în formă de „7", 4 piese de racordare și 16 seturi șuruburi/piulițe M8×25.

Date tehnice

Panou solar plan BlauTech Plus (per bucată, 3 buc în kit):

• Dimensiuni carcasă: 2000 × 1000 × 80 mm | Greutate: 35 kg | Cadru: aliaj aluminiu 6063T5
• Suprafață brută: 2,0 m² | Deschidere: 1,94 m² | Absorbant: 1,88 m²
• Absorbanță: 95,2% | Emisie: 4% | Transmitanță sticlă: ~91% | Grosime sticlă: 3,2 mm
• Volum agent termic: 2,2 l | Presiune max. funcționare: 6 bar | Presiune test: 10 bar
• Temperatură stagnare: 200 °C | Debit nominal: 0,83 l/min/m²
• Izolație: vată minerală 40 mm, 0,037 W/mK | Placă bază: tablă oțel galvanizat 0,35 mm
• Certificare: Solar KEYMARK / DIN CERTCO, DIN EN 12975:2022, DIN EN ISO 9806:2018

Boiler indirect HeizTech 300 l:

• Capacitate: 300 l | Înălțime montare: 1580 mm | Diametru: Ø660 mm | Greutate: 118 kg
• Presiune lucru rezervor: 8 bar | Presiune test: 13 bar | Temperatură max.: 95 °C
• Serpentina S1 (inferioară): suprafață 1,2 m², volum 7,4 l, putere 53 kW, presiune max. 16 bar
• Serpentina S2 (superioară): suprafață 0,9 m², volum 5,55 l, putere 21 kW, presiune max. 16 bar
• Izolație: PU rigid 50 mm | Element electric opțional: 2×(3÷6) kW

Grup pompare Pumpfix SOLAR EASY HERZ 1731433:

• Pompă: WILO DN20 | Debitmetru: 4–24 l/min | Racord: 1" (sferă/debitmetru), ¾" (supapă)
• Presiune max.: 10 bar | Temperatură max. lucru: 110 °C | Dimensiuni: 390×130×167 mm

Controler solar TECH EU-21ND3:

• Alimentare: 230 V | Consum max.: 4 W | Precizie: 1 °C | Sarcină releu: 1 A
• Temperatură setabilă: 5–90 °C

Vas expansiune Solar-Plus ZILMET 25 l:

• Volum: 25 l | Presiune max.: 10 bar | Racord: ¾" | Înălțime: 392 mm | Diametru: 300 mm | Greutate: 8,13 kg

Ventil termostatic amestec TM200 ¾" Resideo Braukmann:

• Domeniu reglare: 30–60 °C | Presiune max.: 10 bar | Temperatură max. lichid: 90 °C | Racord: ¾"

Aerisitor solar 3/8" cu robinet de izolare:

• Presiune max.: 6 bar | Temperatură max.: 150 °C | Racord: 3/8" | Dimensiuni: 30×30×140 mm

Lichid solar SOLAR PROTECT HTF S45:

• Volum: 20 l | Bază: propilenglicol | Antigel până la: −28 °C | Temperatură max.: 130 °C | Se folosește fără diluție

Set fixare BlauTech aluminiu (3 seturi incluse):

• Bare aluminiu: 2×1000 mm + 2×1920 mm per set | Console: 4 buc | Piese „7": 4 buc | Șuruburi M8×25: 16 seturi

Montaj și utilizare

Instalarea unui sistem solar termic complet necesită intervenția unui instalator autorizat. Respectă reglementările locale și standardele în vigoare.

• Poziționarea panourilor: montează colectoarele cu unghi de înclinație α între 20° și 90° (ideal 30°–45°), orientate spre sud (deviație acceptată: ±45°). Pe acoperiș plat, folosește un cadru de susținere pentru a atinge unghiul corect.
• Fixarea: utilizează seturile de fixare BlauTech incluse. Pentru montaj pe acoperiș, poate fi necesară și feronerie suplimentară specifică tipului de acoperiș.
• Conectarea colectoarelor: pentru 3 panouri în serie sau paralel, racordează returul jos și turul sus; porturile neutilizate se blochează cu capace. Folosește țevi de cupru (Ø15 mm sau Ø22 mm) sau țevi flexibile din inox pentru bucla solară.
• Grupul de pompare: montează Pumpfix SOLAR EASY pe verticală, între panouri și boiler, cu robinetul cu sferă (cu termometru) orientat în sus.
• Lichidul solar: SOLAR PROTECT HTF S45 se introduce în circuit fără diluție. Verifică periodic starea lichidului și înlocuiește-l conform recomandărilor producătorului.
• Izolarea conductelor: izolează toate conductele buclei solare cu izolație rezistentă la temperaturi ridicate; grosimea peretelui izolației trebuie să fie egală cu diametrul țevii. Nu izola conductele spre vasele de siguranță.
• Protecție electrică: conductele buclei solare trebuie împământate; protejează instalația împotriva trăsnetelor conform normelor locale.
• Regulă esențială: nu lăsa panourile expuse la soare cu bucla evacuată. Dacă sistemul este expus în stare uscată, acoperă panourile până la umplerea circuitului.
• Întreținere periodică: verifică anodul de magneziu al boilerului la fiecare 2 ani; curăță sticla panourilor în lipsa precipitațiilor normale.

KIT S30 este soluția completă pentru o instalație solară termică eficientă, potrivită pentru familii cu consum ridicat de apă caldă. Măsoară spațiul disponibil, verifică tipul acoperișului și orientarea acestuia, apoi comandă cu încredere — totul este pregătit pentru a reduce semnificativ costurile cu încălzirea apei.
