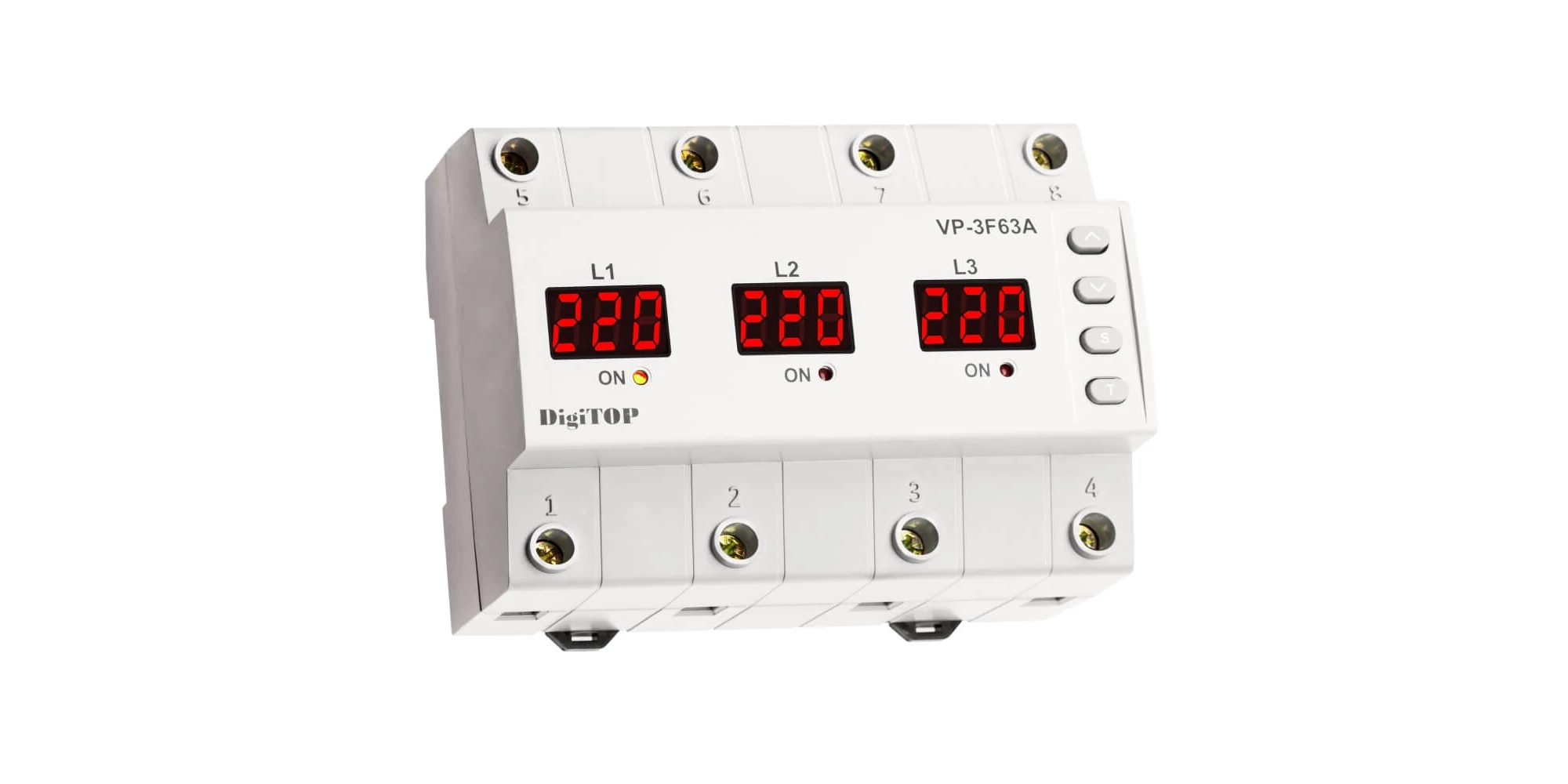

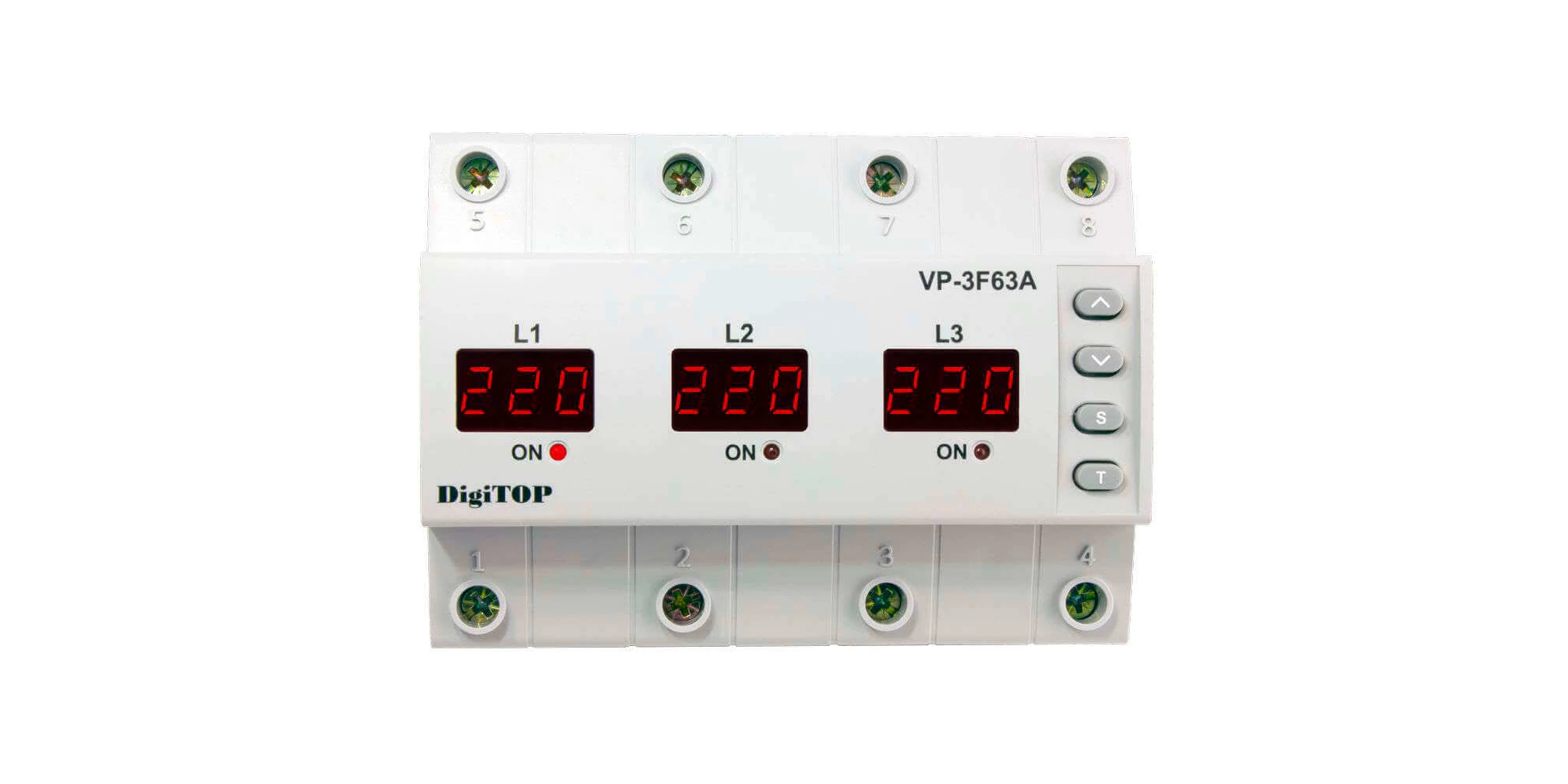

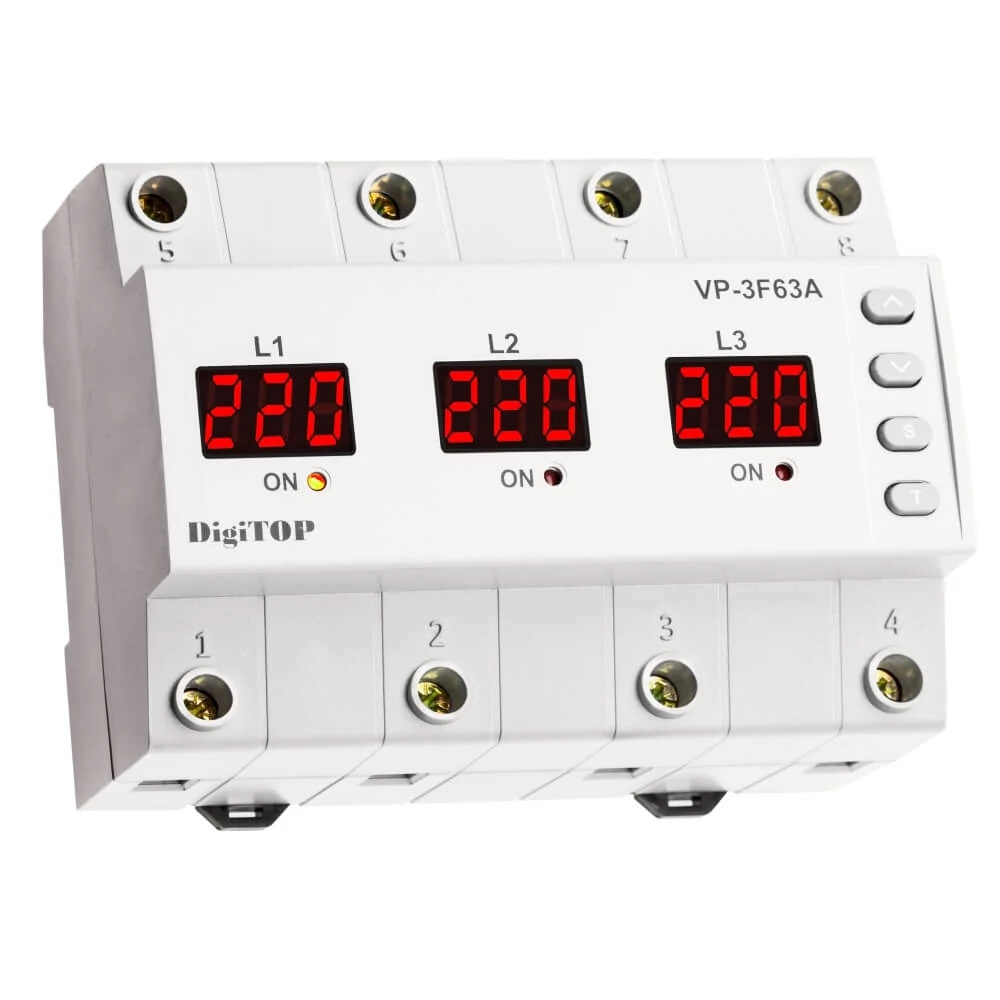

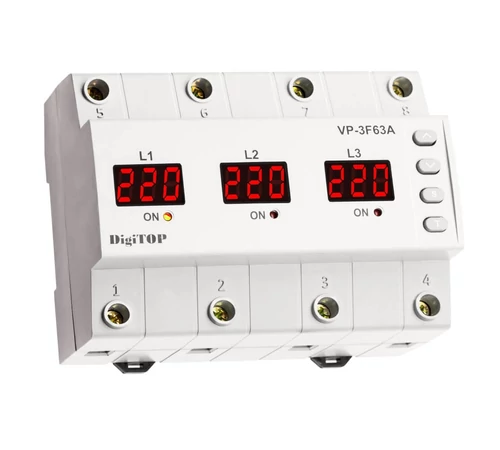

Releu protectie tensiune trifazat cu contactor inclus VP-3F63A

Preţ:
1.009,99 Lei (848,73 Lei + TVA)
Perioada de garantie: 24 luni
Cod articol producător: VP-3F63A
Model: 64810056
Stoc: Stoc limitat
Producător: DigiTOP
Taxă livrare: Gratuit
Data estimată pentru livrare: 22 Octombrie 2021
Rating mediu: Fără rating

Descriere

Releul protecție tensiune trifazat cu contactor inclus VP-3F63A este destinat pentru a proteja echipamentele industriale și de uz casnic monofazate precum și pe cele trifazate de oscilațiile de tensiune, pierderea tensiunii, asimetria fazelor și controlul ordinii de succesiune a fazelor (funcția de deconectare).

Dispozitivul este comandat de un microcontroler, care analizează tensiunea din rețeaua electrică și afișează valoarea curentă pe afișaj digital. La ieșirea dispozitivului există relee electromagnetice. Limitele de deconectare permisibile, timpul de întârziere a conectării și controlul secvenței ale fazelor sunt stabilite de utilizator. Toate valorile setate sunt stocate în memoria nevolatilă. Dispozitivul este alimentat de la fazele pe care le controlează.

Mod de instalare

Dispozitivul se poate instala pe o șină de montaj cu lățimea de 35 mm. Dispozitivul ocupă șapte module. Conectați firele conform schemei (vedeți mai jos). Când se utilizează cablu lițat este necesar să utilizați pini de cablu.

Mod de exploatare

La aplicarea tensiunii trifazate la dispozitiv, pe afișaj se va indica valorile reale ale tensiunii pentru fiecare fază. Dacă valorile clipesc, aceasta înseamnă, că releul de la ieșirea dispozitivului este deconectat.

Dispozitivul poate funcționa în unul din cele două moduri - sincron sau asincron. Alegerea modului de funcționare al dispozitivului este descrisă în manualul de utilizare.

Modul sincron este conceput pentru a proteja consumatorii trifazici, cu controlul a secvenței de faze și controlul a asimetriei de fază.

Posibile opțiuni pentru indicarea stărilor de urgență în modul sincron.

Dacă pe oricare dintre indicatori sunt afișate alternativ tensiunea și numărul fazei corespunzătoare ("L1", "L2" sau "L3"), aceasta înseamnă o situație de avarie. Aceasta stare poate fi pe una, două sau trei faze, în cazul ieșirii tensiunii în afara limitelor de deconectare stabilite.

Când tensiunea fiecărei faze este în intervalul setat (setările din fabrică - 170 – 250 V), într-un anumit timp de întârziere (setările din fabrică -15 sec.) se va conecta releul și indicatorul va înceta să clipească. Dacă valoarea tensiunii oricărei faze nu este în intervalul specificat, releul din această fază nu se va conecta, până când tensiunea nu va reveni la normal.

Dacă secvența de faze este greșită pe primul indicator se afișează alternativ valoarea curentă a tensiunii și indicația de fază "L1" iar pe celelalte două ase afișează alternative "L2" și "L3". Pentru a corecta această eroare se poate schimba locul cu oricare dintre două faze la bornele de intrare. Controlarea ordinii secvenței fazelor poate fi deconectata (vezi mai jos).

Modul asincron este utilizat pentru protecția consumatorilor monofazați într-o rețea trifazată (similar cu funcționarea a trei relee independente de tensiune, care funcționează pe fiecare fază), de exemplu la intrarea trifazată într-o zonă rezidențială.

Posibile opțiuni pentru indicarea stărilor de urgență în modul asincron.

Dacă pe oricare dintre indicatori sunt afișate alternativ tensiunea și numărul fazei corespunzătoare ("L1", "L2" sau "L3"), înseamnă că există o avarie pe această fază. Această situație este posibilă pe una, două sau trei faze, atunci când valoarea tensiunii iese din limitele de deconectare stabilite.

Când tensiunea fiecărei faze este în intervalul prescris (setările din fabrică - 170 – 250 V), într-un anumit timp de întârziere (setările din fabrică -15 sec.) se va conecta releul și indicatorul va înceta să clipească. Dacă valoarea tensiunii oricărei faze nu este în intervalul specificat, releul din această fază nu se va conecta, până când tensiunea nu va reveni la normal. LED-ul "ON" indică prezența tensiunii la ieșirea dispozitivului pe faza corespunzătoare.

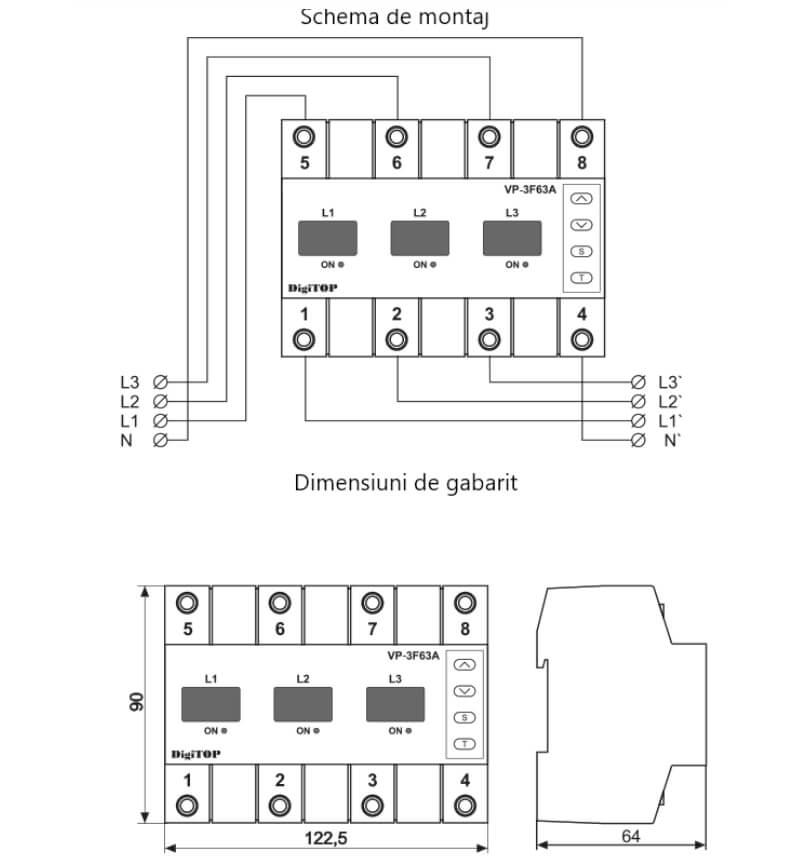

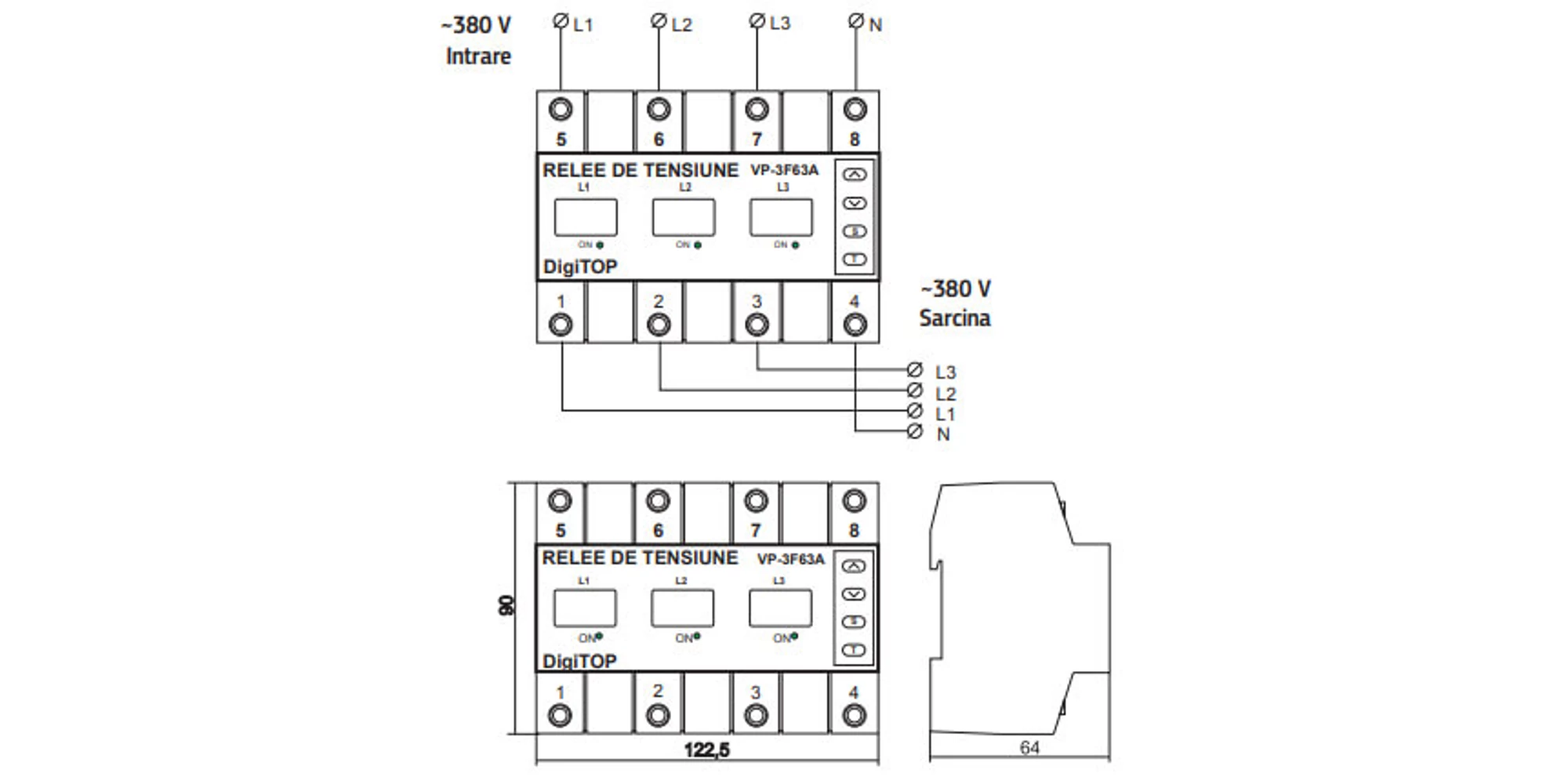

Schema de montaj VP-3F63A

Confort prin instalatii de calitate | Melinda Instal

Specificații tehnice

Curent de lucru maxim (A) 80
Curent nominal (A) 63
Montare șină cu lățimea de 35 mm – ocupă 7 module
Tensiune maximă intrare (V) 400
Grad de protecție IP20
