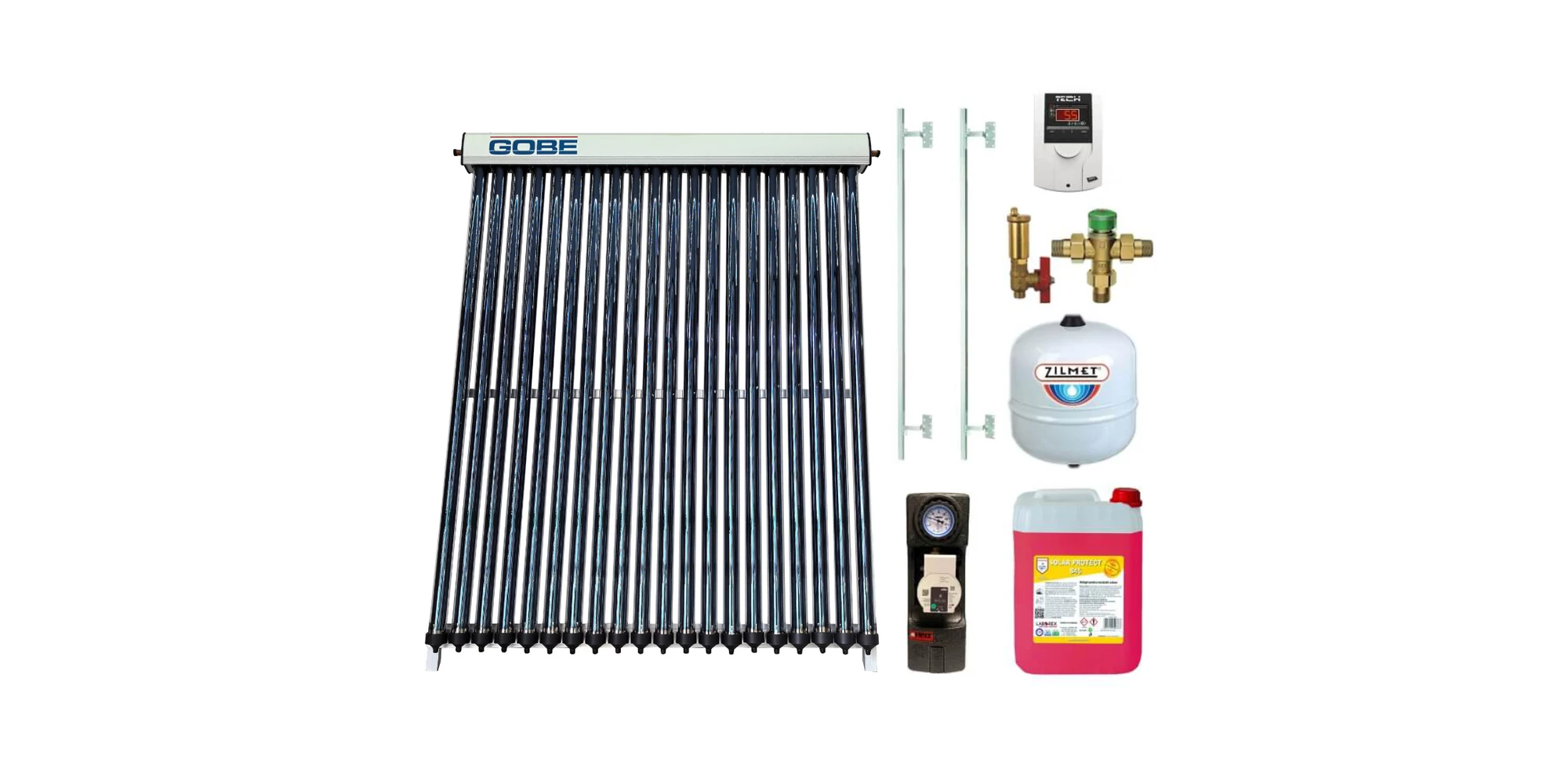

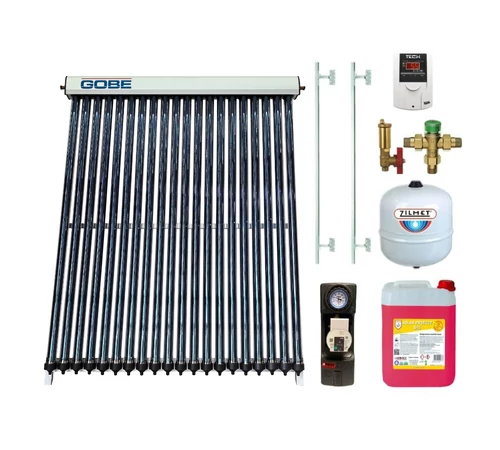

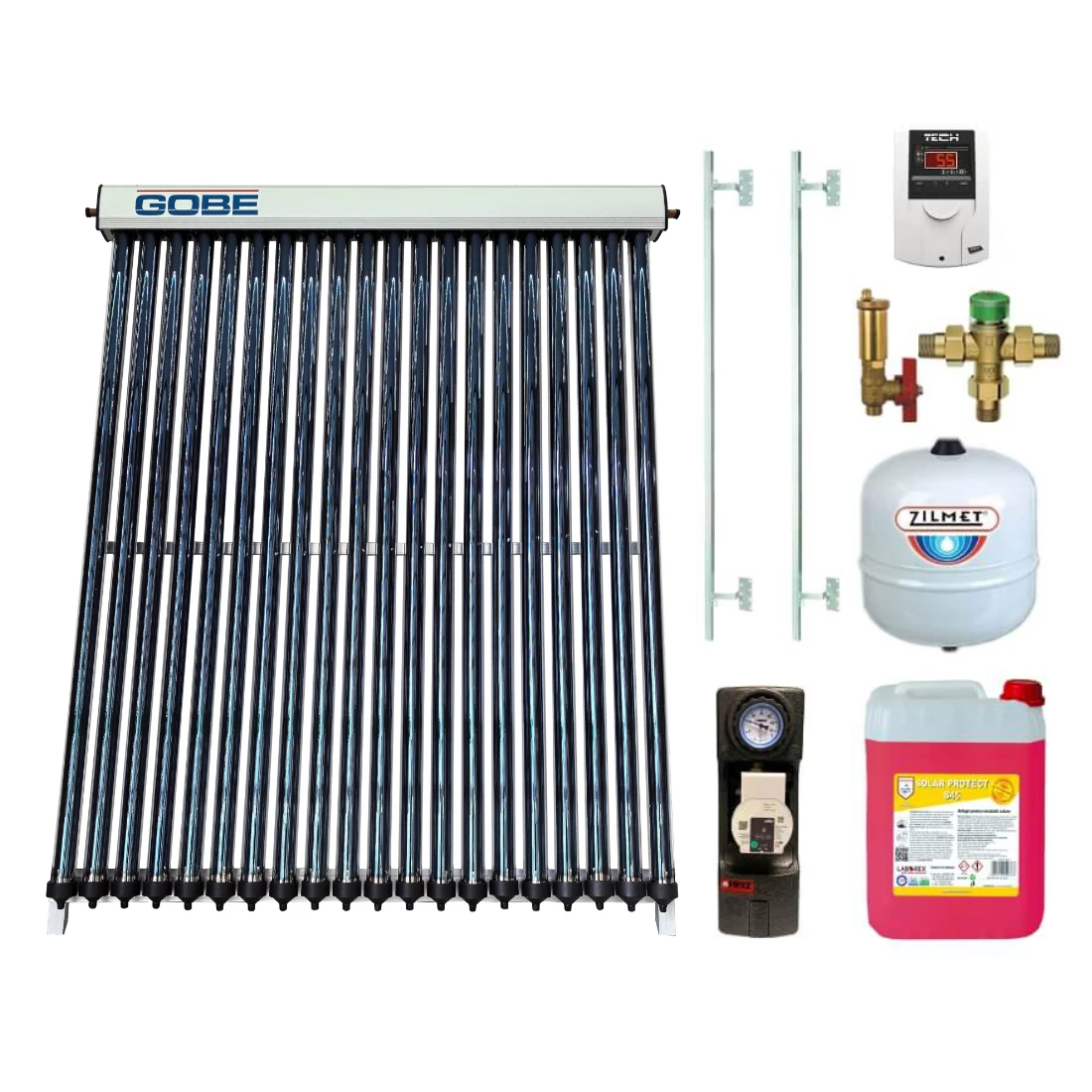

Pachet solar KIT S3, colector 20 tuburi vidate GOBE Plus, grup pompare Pumpfix SOLAR EASY, controler TECH EU-21ND3

Pachetul solar KIT S3 îți oferă tot ce ai nevoie pentru a acoperi o parte importantă din necesarul de apă caldă al gospodăriei tale, în special în sezonul cald și în perioadele însorite ale anului. Este o soluție completă, gândită pentru 3–4 persoane, care combină colectorul solar cu tuburi vidate, grupul de pompare, controlerul, vasul de expansiune, lichidul solar și setul de fixare — totul într-un singur pachet.

Avantaje cheie

• Soluție completă pentru 3–4 persoane: toate componentele necesare pentru un sistem solar funcțional sunt incluse — nu trebuie să cauți separat fiecare element.
• Colector cu 20 tuburi vidate GOBE Plus: suprafață totală de 3,04 m² și putere termică de 1165 W la 1000 W/m², potrivit pentru captare eficientă a energiei solare.
• Grup de pompare Pumpfix SOLAR EASY cu pompă WILO DN20: debitmetru integrat (4–24 l/min), robinet de reținere, grup de siguranță și izolație EPP — totul într-un ansamblu compact, montat vertical.
• Controler solar TECH EU-21ND3: pornește și oprește automat pompa în funcție de diferența de temperatură dintre colector și rezervor, cu protecție antiîngheț și funcție anti-stop.
• Lichid solar gata preparat Solar Protect HTF S45 (20 l): protecție antiîngheț până la −28 °C, stabilitate termică până la 130 °C, fără diluție suplimentară.
• Vas de expansiune Zilmet Solar-Plus 18 l: presiune maximă de lucru 10 bar, racord ¾", dimensionat pentru instalații solare rezidențiale.
• Aerisitor 3/8" cu robinet de izolare și set de fixare incluse: design subțire pentru pierderi reduse de căldură, compatibil cu sisteme solare până la 150 °C și 6 bar.

KIT S3 rezolvă dintr-o singură achiziție problema aprovizionării cu apă caldă în gospodărie, prin valorificarea energiei solare. Colectorul GOBE Plus cu 20 tuburi vidate captează radiația solară și o transferă, prin tuburi termice și condensatori, către circuitul hidraulic și mai departe către boilerul de acumulare. Tuburile vidate au lungimea de 1800 mm și diametrul de 58 mm, cu o absorbție de 91% și un randament optic de 0,744.

Grupul de pompare Pumpfix SOLAR EASY (HERZ 1731433) se montează între panoul solar și boiler, pe verticală, cu robinetul sferă echipat cu termometru orientat în sus. Robinetele și fitingurile sunt din alamă, garniturile din FKM/Klingersil, iar izolația termică din EPP. Racordul principal este de 1", iar ieșirea supapei de siguranță de ¾". Temperatura maximă de lucru este de 110 °C (120 °C pe termen scurt, sub 15 secunde), presiunea maximă admisă PN 10, iar raportul de amestec propilen-glicol recomandat este de 25–50%.

Controlerul TECH EU-21ND3 pornește pompa când diferența de temperatură T2−T1 depășește pragul setat și o oprește când T1=T2. Consumul maxim este de 4 W, alimentarea de 230 V, precizia de ±1 °C și sarcina maximă pe releu de 1 A. Include funcție de protecție la îngheț (pornește pompa când temperatura în boiler scade sub 6 °C) și funcție anti-stop (pornește pompa 1 minut la fiecare ~10 zile).

Lichidul solar Solar Protect HTF S45 este pe bază de propilenglicol, cu stabilizator de pH și inhibitori de coroziune organici. Protejează componentele din cupru, inox, aluminiu, alamă și cauciuc împotriva coroziunii, se folosește ca atare (fără diluție) și acoperă intervalul −28 °C … 130 °C.

Vasul de expansiune Zilmet Solar-Plus de 18 l are înălțimea de 349 mm, diametrul de 300 mm, racord ¾" și presiune maximă de lucru de 10 bar. Aerisitorul solar 3/8" cu robinet de izolare are un design subțire (140 × 30 × 30 mm, 0,04 kg), ideal acolo unde spațiul este limitat, și funcționează până la 150 °C și 6 bar. Setul de fixare pentru acoperiș țiglă (20 tuburi) are dimensiunile 2000 × 60 × 30 mm și masa de 7 kg.

Pachetul include și un ventil termostatic de amestec TM200 ¾" Resideo Braukmann, cu element termic sensibil la debite mici, protecție la opărire (oprire automată a apei calde dacă apa rece dispare și temperatura de intrare depășește valoarea setată cu cel puțin 10 K) și componente rezistente la depuneri de calcar. Carcasa și racordurile sunt din alamă rezistentă la dezincare, garniturile din NBR, arcul din oțel inoxidabil.

Date tehnice

• Colector GOBE Plus (10840495 / CS-G-20): 20 tuburi vidate Ø 58 mm × 1800 mm; suprafață totală 3,04 m²; apertură 1,88 m²; absorbantă 1,61 m²; putere termică 1165 W (la 1000 W/m²); debit nominal 1,5 l/min; pierderi presiune 116,7 Pa; racorduri 22 mm; presiune max. 0,6 MPa; temperatură stagnare max. 250 °C; masă 16,5 kg; dimensiuni (A×B×C×D×E×F): 1645×1550×1475×1980×1240×1470 mm.
• Grup pompare Pumpfix SOLAR EASY HERZ 1731433: pompă WILO DN20; debitmetru 4–24 l/min; racord 1"; supapă siguranță ¾"; T max. lucru 110 °C; PN 10; propilen-glicol 25–50%.
• Controler TECH EU-21ND3: alimentare 230 V; consum max. 4 W; T setabilă 5–90 °C; precizie ±1 °C; releu max. 1 A.
• Lichid solar Solar Protect HTF S45: 20 l; interval −28 °C … 130 °C; bază propilenglicol; gata de utilizare.
• Vas expansiune Zilmet Solar-Plus: 18 l; P max. 10 bar; racord ¾"; Ø 300 mm; H 349 mm; masă 8,13 kg.
• Aerisitor solar: 3/8"; P max. 6 bar; T max. 150 °C; 140×30×30 mm; masă 0,04 kg.
• Set fixare acoperiș țiglă (20 tuburi): 2000×60×30 mm; masă 7 kg.
• Ventil termostatic amestec TM200: ¾"; carcasă alamă; garnituri NBR; arc inox.

Montaj și utilizare

• Verifică toate tuburile la despachetare — capătul inferior trebuie să fie argintiu; dacă nu este, tubul este defect și se înlocuiește. Pune capacele de cauciuc pe capete imediat după scoaterea din cutie și nu expune tuburile la soare în timpul montajului.
• Dacă tuburile termice sunt ușor îndoite, încearcă să le îndrepți înainte de introducerea în tubul vidat. Aplică pastă termoconductoare pe condensatori înainte de asamblare.
• Asamblează mai întâi rama, fixează colectorul, efectuează proba de presiune și abia apoi montează tuburile vidate ca ultim pas.
• Grupul de pompare Pumpfix SOLAR EASY se montează vertical, cu robinetul sferă cu termometru orientat în sus, între panoul solar și boiler.
• Controlerul TECH EU-21ND3 se conectează la senzorul de temperatură al colectorului și la senzorul din boiler; verifică setarea pragului diferențial conform instrucțiunilor.
• Lichidul solar HTF S45 se introduce fără diluție suplimentară; verifică periodic starea lichidului și înlocuiește-l înainte să devină acid.
• Orientează colectorul spre Sud (emisfera nordică), la un unghi de 20°–70° față de orizontală, adaptat latitudinii. Sub 20° nu este recomandat.
• Montează ventilul termostatic de amestec TM200 între boiler și punctele de consum, astfel încât apa livrată să nu depășească 50 °C.
• Dacă apa locală are duritate peste 200 ppm, montează un dedurizator sau optează pentru circuit închis cu glicol pentru a evita depunerile de calcar în colector.
• Acoperă colectorul sau asigură un sistem de disipare a căldurii dacă pleci mai mult de 2–3 zile în perioade foarte însorite fără consum de apă caldă.

KIT S3 este alegerea potrivită dacă vrei o soluție solară completă și funcțională pentru 3–4 persoane, fără să cauți componente individual. Verifică spațiul disponibil pe acoperiș, compatibilitatea cu boilerul existent și comandă cu încredere.
